裁切系统
Cutting System

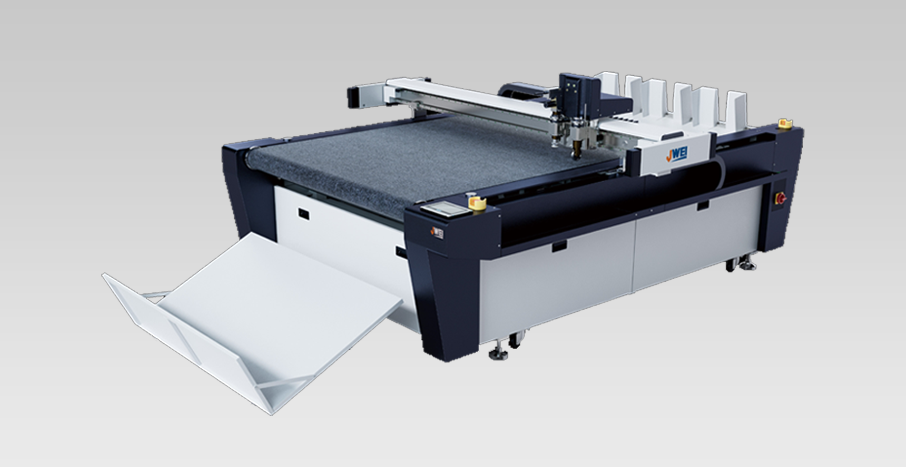

CB03III-1113-RM纸箱送切收裁切机 - 剪切系统03系列 - JWEI优德88数控

一款用于纸箱纸盒自动送切收裁切系统CB03III-1113-RM可进行纸箱纸盒打样以及幼批量出产 ，配有震荡刀工具、压痕轮、开槽工具等 ，能够迅快的实现各类纸板的压痕切割 ，如瓦楞纸、蜂窝板、卡纸、PET塑料片等资料 ，带有摄像头定位系统 ，可精准定位裁切印刷资料 ，自动送切收 ，真正实现全程无需人守的自动化作业。


1.5个
打样/幼批量出产削减人为
免刀模
订单实时交付
产品利用场景
CB03III-1113-RM纸箱纸盒自动送切收裁切系统重要用于瓦楞纸箱、精品礼河注纸工艺品、展示展架、包装内衬、蛋糕插卡、立体书画、纸品托盘、不干胶等。

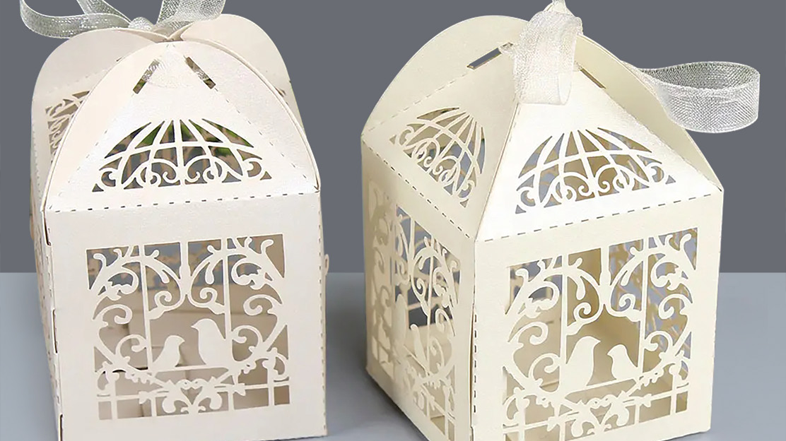

20240507102306121
卡纸
20240507102306186
灰板

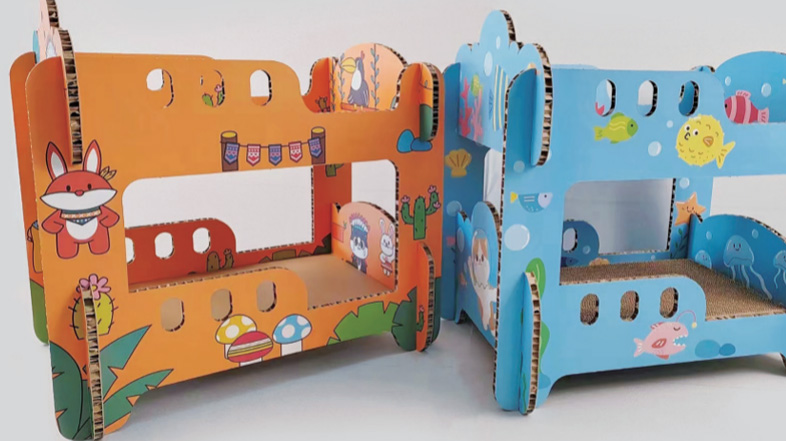

20240507102333152
瓦楞
20240507102402303

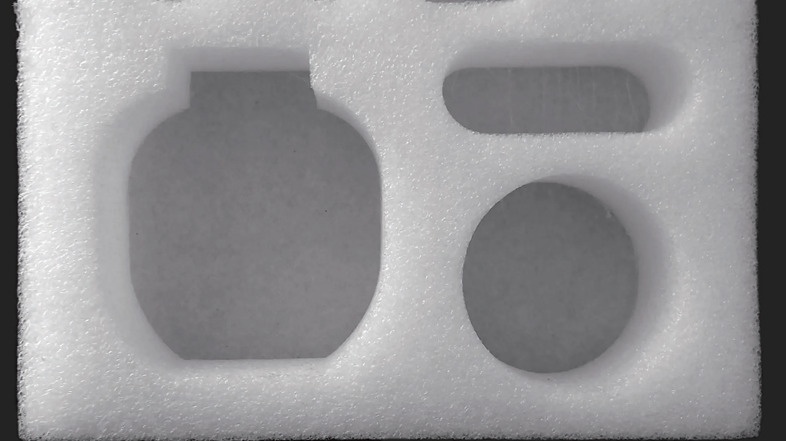

EPE 泡棉
20240507102420806

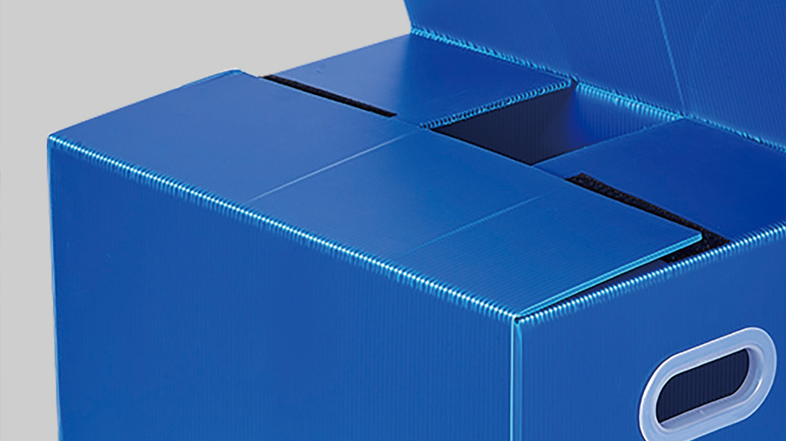

中空板

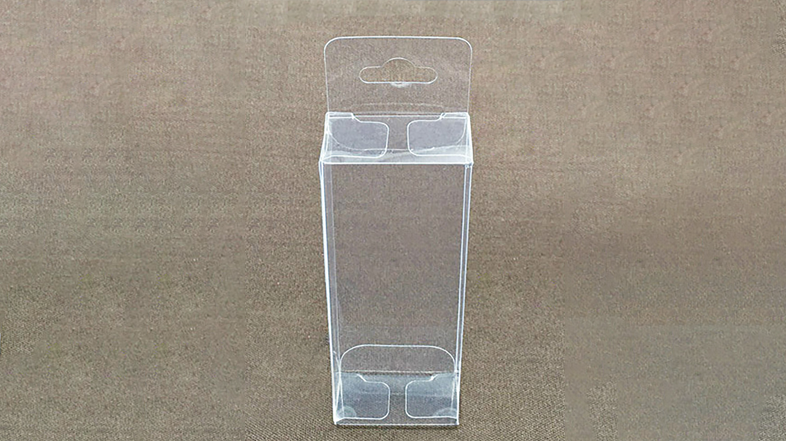

20240507102420576
PVC板

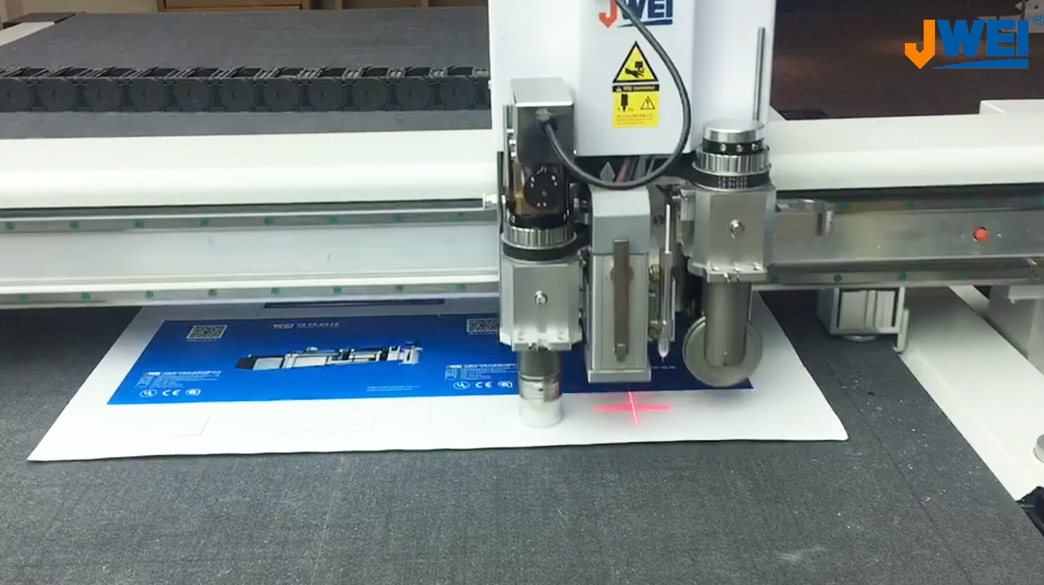

切割视频
优势特点
20240507080136616

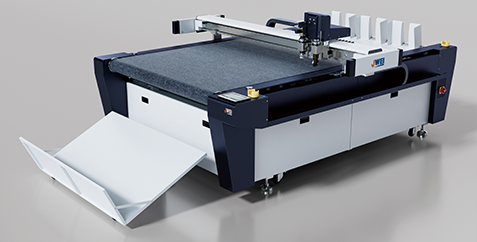

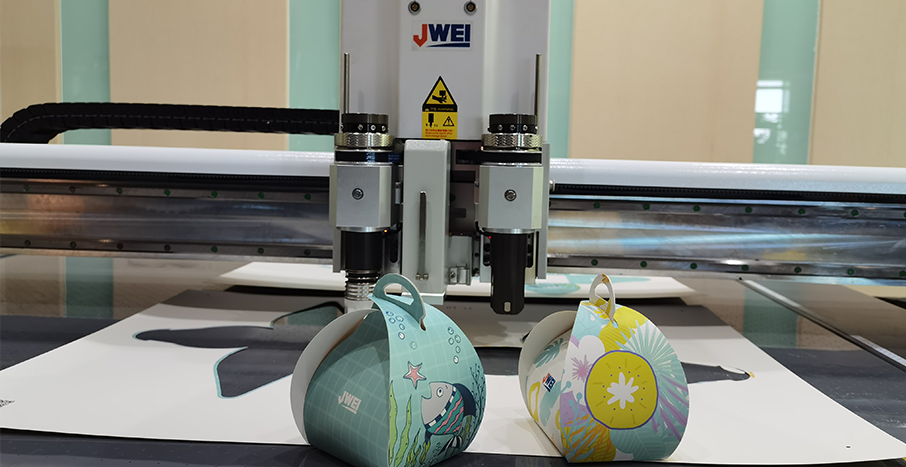

双机头配置
可装震荡刀工具、压痕工具、开槽工具 ，让纸箱纸盒一次成型 ，无需额表造作刀模 ，省时省力还增效
20240507080209746

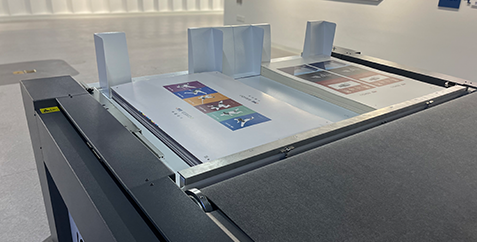

板材送料系统
过吸盘传动方式对片材类产品进行单张/多张送料 ，实现打样和幼批量无人值守式加工出产

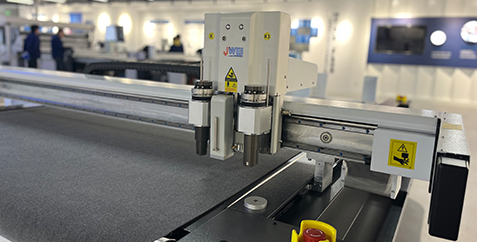

20240507080238933
相机定位系统
印刷类资料 ，通过相机定位系统 ，急剧精准定位裁切 ，通过集成的QR工作分类？ ，可幼批量性进行分歧批次产品的自动化调图出产
20240507080308242

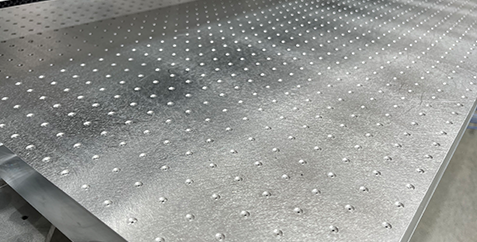

航空用蜂窝铝板+多孔PVC台面
选取航天航空蜂窝铝板：牢固、耐候、平坦度高、强负荷下也不易变形 ，内部蜂窝结构空气流通顺畅？裳》智 ，超劲风、强吸力。微孔PVC台面 ，压痕成效更佳
20240507080328244

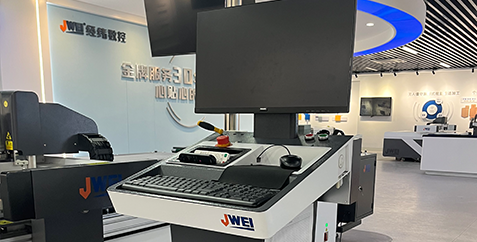

独立操控平台
集成急停按钮与人机界面 ，界面敦睦上手快 ，便于快捷设置各类切割参数；提供PC装置空间

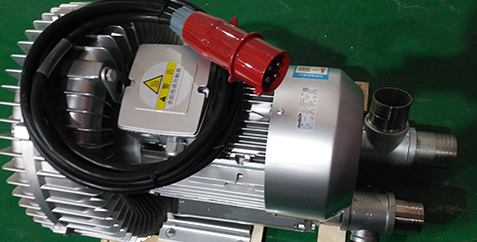

20240507080355769
气泵？
强力的真空吸风尚泵？ ，让资料牢牢固定在平台 ，通度日动节造系统 ，进行个性化产品加工

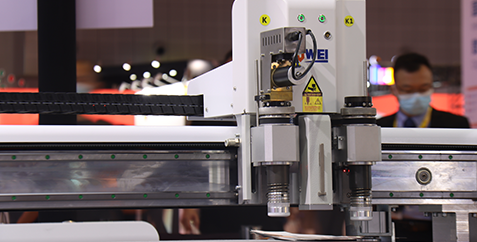

20240507080421849
激光定位？
双光标定位？ ，让印刷产品通过手动两点定位方式 ，也能急剧精准定位裁切
20240507080440494

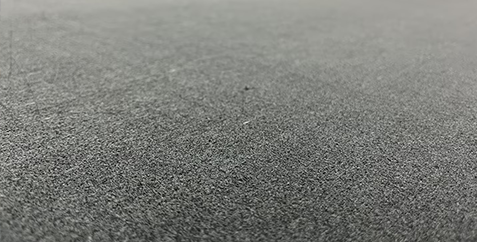

平台检测
通过平台检测？ ，自动传感检测平台平坦数据 ，反馈至节造中心进行平台精度赔偿 ，实显旖面度高度一致
多种工具
  • 20240507035017887
    灰板开槽工具
    灰板开槽工具
    专为灰板开槽而设 ，多角度可调：0°~135°肆意可调
  • 20240507035149625
    卡纸开槽工具
    卡纸开槽工具
    专为卡纸开槽而设 ，自适应台面 ，防切透设计职能 ，可轻松实现卡纸高精度开槽需要

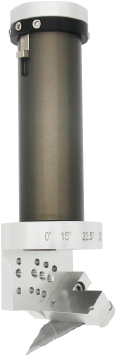

  • 20240507035212808
    V-CUT开槽工具
    V-CUT开槽工具
    可实现蜂窝板 ，KT板等多种类资料0°~120°肆意可调开槽需要
  • 20240507035234632

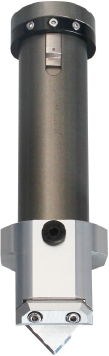

    相框开槽工具
    相框开槽工具
    90度固定式开槽 ，专为相框 ，柔板 ，消音板等资料进行90度角开槽
  • 20240507035456866

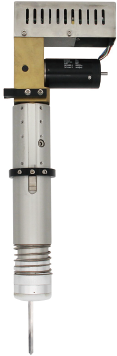

    5MM震荡工具
    5MM震荡工具
    泡棉振动切割工具 ，占有2mm振动行程 ，专用于厚达50mm EPE珍珠棉、EVA泡棉、海绵等发泡资料的裁切
  • 20240507035535371

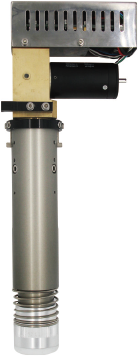

    高频电动振动刀
    高频电动振动刀
    内置高频震荡电机 ，转快可达18000RPM ，建设特造钨钢硬化刀片 ，轻松应对各类较硬较厚材质（如：瓦楞纸板、蜂窝纸板、KT板、雪弗板）的切割 ，快率快、切边光滑整齐
  • 20240507035553387
    拖刀工具
    拖刀工具
    可应对厚度不超过5mm的资料。相对于振动刀 ，切割快率更快。
  • 20240507035613913

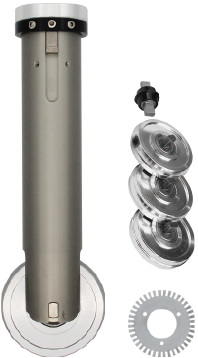

    压痕组件
    压痕组件
    四组分歧宽度压痕轮可选 ，可在各类瓦楞纸板 ，卡纸上压出美满压痕；可选PVC压轮可进行PVC压痕。
  • 20240507035701321

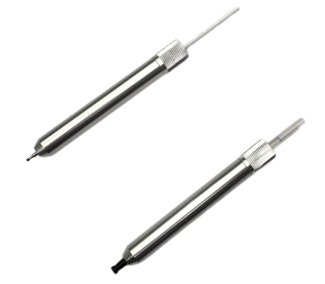

    画图笔
    画图笔
    中性笔 ，油性笔工具各1支 ，可在纸卡类资料上进行画图 ，调试产品精度使用
技术参数
更多具体职能请联系客服。

以下参数本公司保留最终诠释权 ，如有改观 ，恕不另行通知。

型号

CB03Ⅲ-1113-RM

多职能机头

可轻便更换分歧工具头 ，具备镂铣、振动全断裁怯注半断裁切以及压痕、画图、光标定位等职能

工具配置

多种裁切刀具 ，分歧尺寸压痕轮以及通常具名笔等

安全装置

选取红表线感应 ，反映活络、安全靠得住

最大裁切快率

1500mm/s（凭据分歧裁切资料）

最大裁切厚度

30mm（凭据分歧裁切资料可进行定造）

最大装料高度

180mm

最大送料厚度

30mm

沉复精度

±0.05mm

裁切资料

卡纸、灰板纸、KT板、雪弗板、蜂窝板、车贴、灯片、PP背胶、喷绘布、旗号布、各类瓦楞纸、EPE泡棉、EVA、PVC板、亚克力板、厚泡沫等

资料固定方式

智能多分区真空吸附

伺服分辨率

±0.01mm

传输方式

以太网口

传动系统

高端数字伺服马达、进口直线导轨、同步带、丝杠

额定功率

10.5kW

额定电压

380V±10%

最大裁切尺寸

1100mm×1300mm

整机尺寸

3857mm×2400mm×1345mm

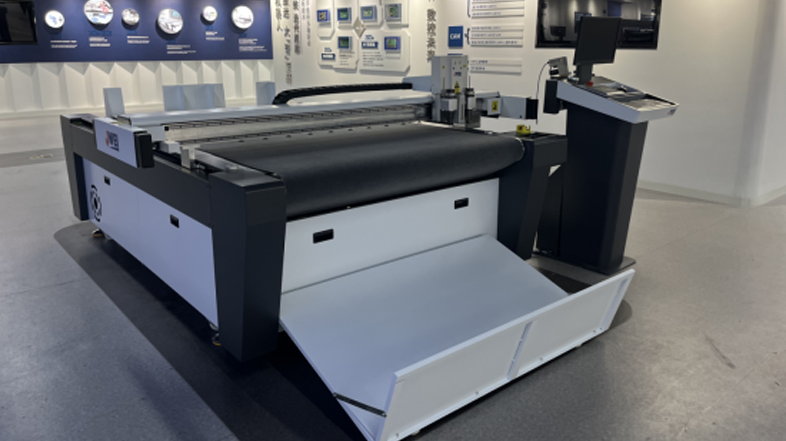

场地实拍
20240507103140737
场地实拍
