裁切系统
Cutting System

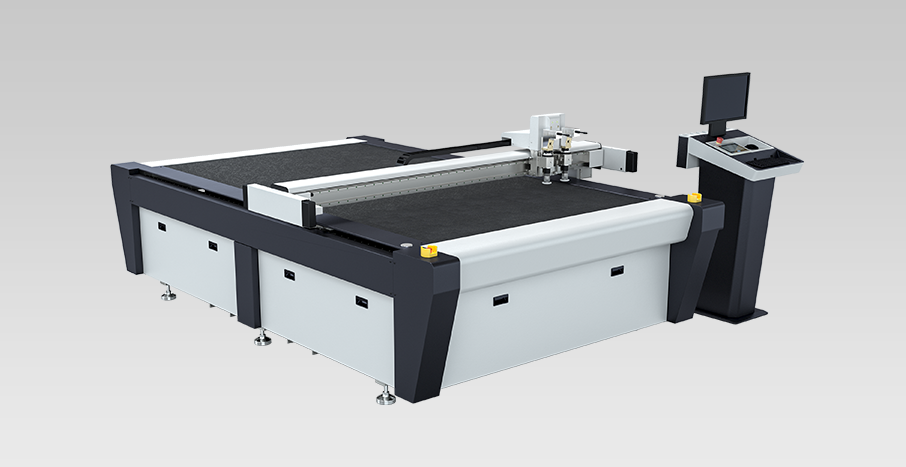

CB03II-2516 柔板切割机 - 剪切系统03系列 - JWEI优德88数控

CB03II-2516柔板切割机作为专为柔板切割造作而研发出产的智能裁切设备，在柔板加工领域展示出了其怪异的优势。它建设了震荡刀工具、拖刀工具及柔板专用开槽工具，使得切割和多种角度倒角的造作变得急剧而精准。震荡刀工具通过高频震荡来实现对柔板的切割，其切割快率快，且隐语平坦，大大提高了出产效能。拖刀工具则用于处置一些较为复杂的切割需要，能够实现对柔板的精密加工。而柔板专用开槽工具，更是为柔板的特定加工需要量身定造，可能轻松实现开槽工作。



400%
对比人为异形裁切效能提升
200%
矩形提升
产品利用场景
CB03II-2516 柔板切割机作为一种多职能的智能裁切设备，在多个领域都有着宽泛的利用。其重要利用于柔板、纸箱、精品礼河注纸工艺品、展示展架、包装内衬、蛋糕插卡、立体书画、纸品托盘等产品的造作。
20240507105444733

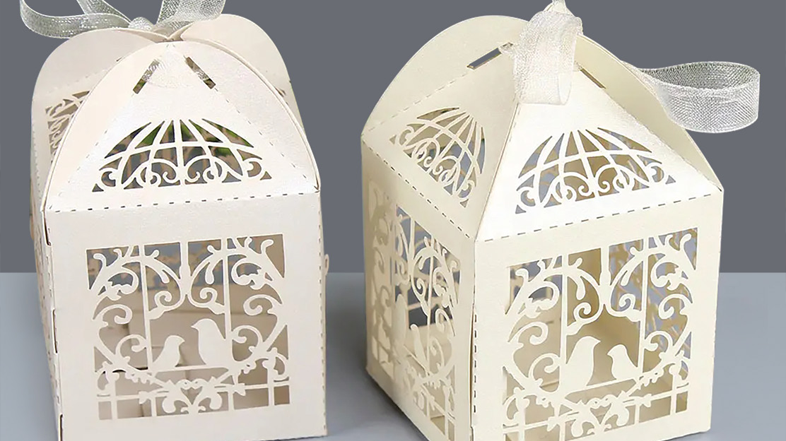

卡纸

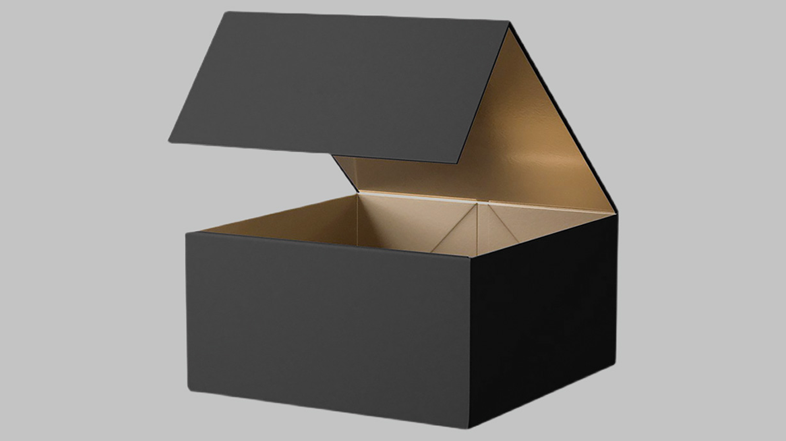

20240507105455627
灰板
20240507105513611

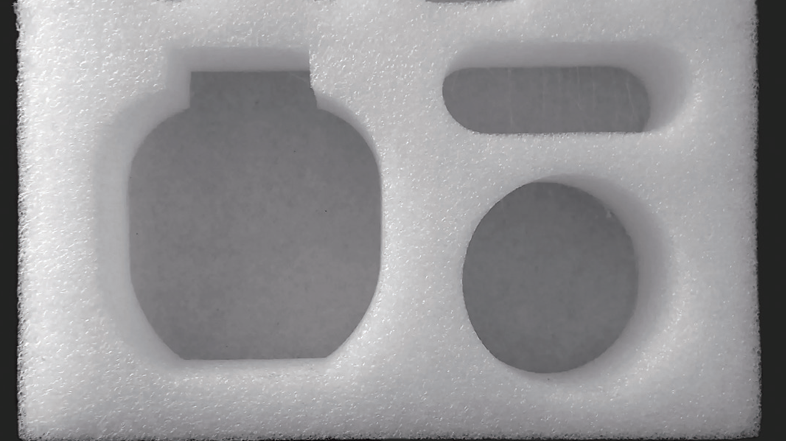

瓦楞
20240507105529218
PEP泡棉
20240507105543404
中空板
20240507105556824

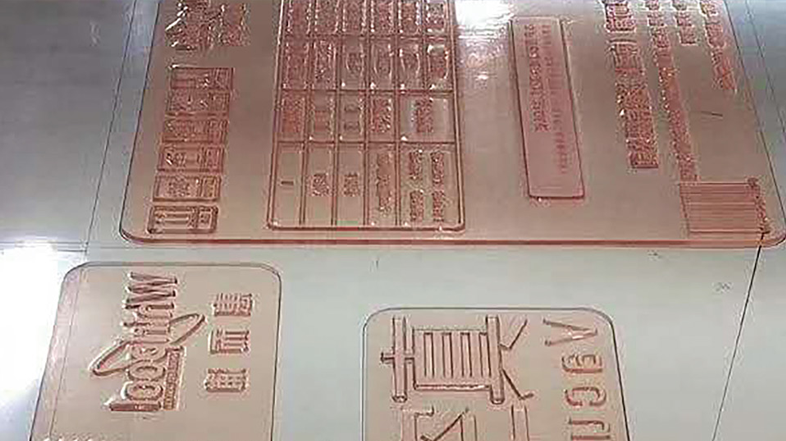

柔板
切割视频
优势特点
20240507080751410
活动节造系统
六轴高快活动节造系统是一项拥有自主知识产权的先进技术，其在切割头活动精准性和曲线活动滑润性方面阐发卓越。该系统通过精密的算法和优化的机械设计，实现了高快、高精度的活动节造

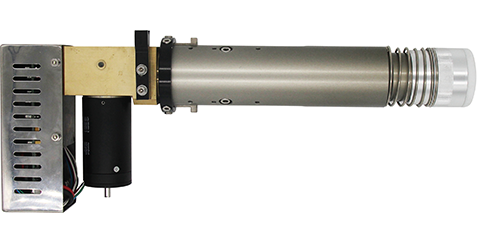

20240507080812974
高频电动振动刀
内置高频Maxon电机是其高效力的主题地点。这款电机具备杰出的机能，转快高达18000RPM，为系统提供了壮大的动力支持。无论是应对高硬度的资料还是厚实的材质，它都能展示出卓越的切割能力

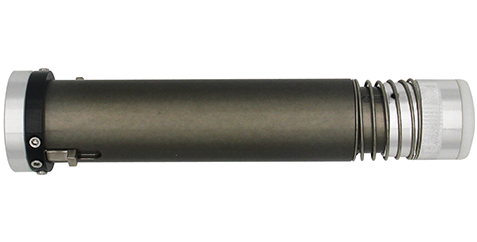

20240507080857474
拖刀工具
可应对厚度不超过5mm的资料。相对于振动刀，切割快率更快。
20240507083807589

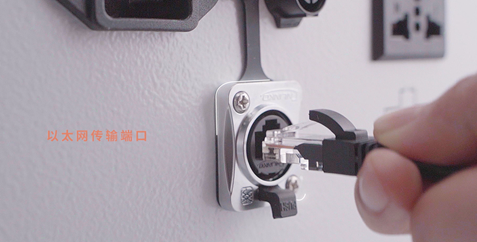

以太网传输端口
数据传输矫捷不变，自动化拓展性更强；可实现远程升级守护，实现局域网内节造机械及挪用文件。
20240507080943931
集成电路节造器
节造器为高机能集成电路节造器（非电脑主板插卡），可与任一通常电脑（含笔记本）衔接，不需专门另配高配电脑；产生电脑故障可方便的更换通常电脑来操作设备，齐全排除因电脑环节故障
20240507081004324

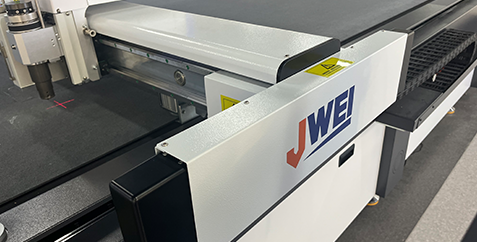

安全防护
安全防撞设计简洁风雅，内建红表线光栅装置，反映活络，为操作人员的人身安全、机械的安全运行保驾护航。
20240507081033587

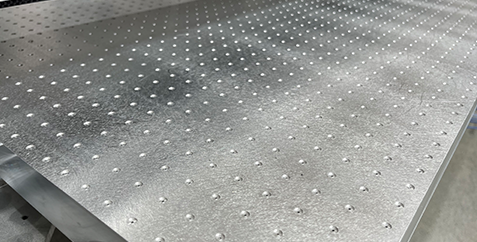

航空用蜂窝铝板+多孔PVC台面
行业内首家选取航天航空蜂窝铝板：牢固、耐候、平坦度高、强负荷下也不易变形，内部蜂窝结构空气流通顺畅？裳》智，超劲风、强吸力。 微孔PVC台面，压痕成效更佳。

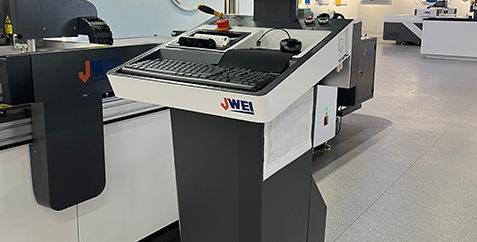

20240507081101711
独立操控平台（不含电脑）
集成急停按钮与触摸屏人机界面，界面敦睦上手快，便于快捷设置各类切割参数；提供PC装置空间。
20240507081127778

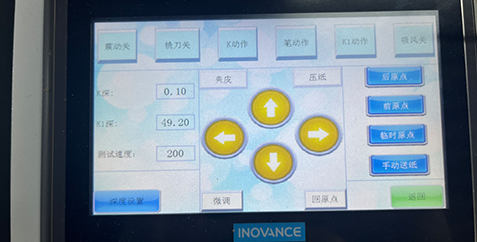

触摸屏
触摸屏上可视数字化微和谐预设存储刀深、刀压；设置各类切割参数，方便节造机械运行。

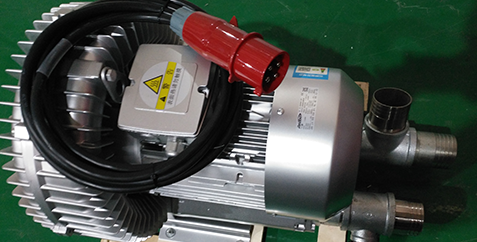

20240507081148900
气泵？
强力的真空吸风尚泵？，让资料牢牢固定在平台，通度日动节造系统，进行个性化产品加工
20240507081208416

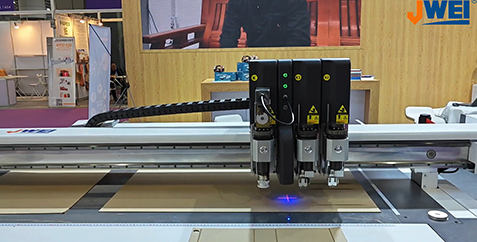

激光定位？
双光标定位？，让印刷产品通过手动两点定位方式，也能急剧精准定位裁切
多种工具
  • 20240507035906472
    灰板开槽工具
    灰板开槽工具
    专为灰板开槽而设，多角度可调：0°~135°肆意可调
  • 20240507035930133
    卡纸开槽工具
    卡纸开槽工具
    专为卡纸开槽而设，自适应台面，防切透设计职能，可轻松实现卡纸高精度开槽需要
  • 20240507035953730

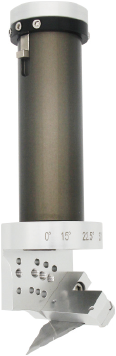

    V-CUT开槽工具
    V-CUT开槽工具
    可实现蜂窝板，KT板等多种类资料0°~120°肆意可调开槽需要

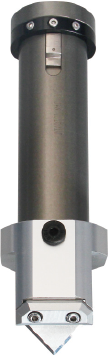

  • 20240507040016160
    相框开槽工具
    相框开槽工具
    90度固定式开槽，专为相框，柔板，消音板等资料进行90度角开槽
  • 20240507040034497
    半切刀工具
    半切刀工具
    专门为不干胶、告白喷绘背胶等资料的半穿透切割而设计。共同精密相机定位系统，无论多么复杂的异形图案可轻松切割。
  • 20240507040055398

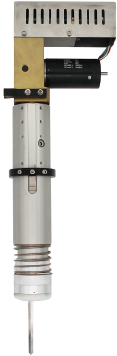

    5MM震荡工具
    5MM震荡工具
    泡棉振动切割工具，占有2mm振动行程，专用于厚达50mm EPE珍珠棉、EVA泡棉、海绵等发泡资料的裁切。

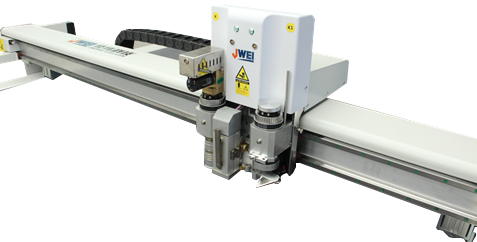

  • 20240507040837629
    相机定位系统
    相机定位系统
    印刷类资料，通过相机定位系统，急剧精准定位裁切，通过集成的QR工作分类？，可幼批量性进行分歧批次产品的自动化调图出产
技术参数
更多具体职能请联系客服。

以下参数本公司保留最终诠释权，如有改观，恕不另行通知。

参数

描述

机械型号

 CB03II-2516

多职能机头

双工具固定孔位，工具快插式固定，更换切割工具方便迅捷、即插即用，集裁怯注压痕、画图、镂铣等职能于一体

工具配置

标配电动振动切割工具、拖刀工具、画图工具

最大裁切快率

1500mm/s （分歧资料，快杜仔所分歧）

沉复精度

±0.05mm

最大裁切厚度

50mm （厚度上限凭据具体资料而定）

裁切资料

纸卡类，铜版纸、PVC、特种纸、瓦楞纸、灰纸板、蜂窝纸板、ABS板、PVC板、EPE、EVA泡沫、灯箱片、背胶、相框纸雪弗板、KT板、不干胶、等等。

资料固定方式

真空吸附

传输端口

以太网口

传动系统

高级伺服系统、进口直线导轨、同步带、丝杠、齿轮

缓存

2GB

指令系统

HPGL兼容体式

兼容体式

DXF、PLT、XML、PDF、EPS、PS、CF2、AI、ACM、CUT、JW

整机功率

9.5kw

额定电压

380V±10%

有效工作尺寸

 2500mm×1600mm

整机尺寸

 3571×2504×1325mm

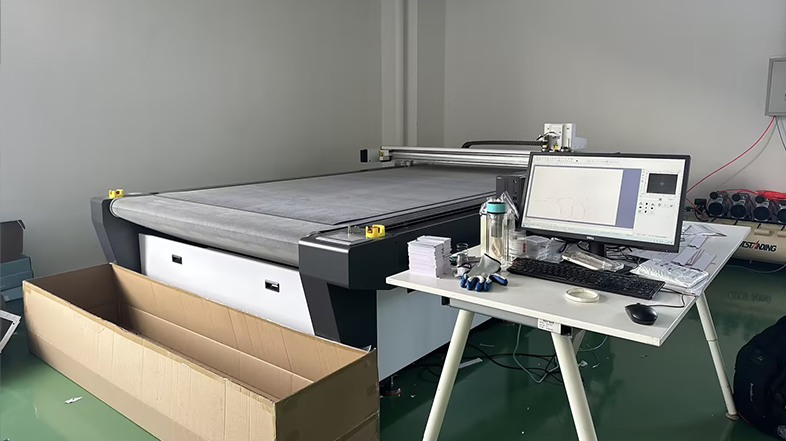

场地实拍
20240507111437220
场地实拍
