裁切系统
Cutting System

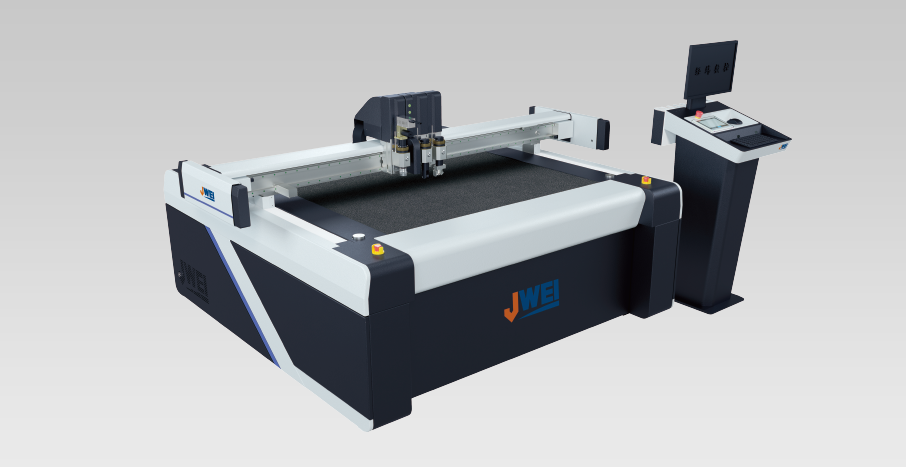

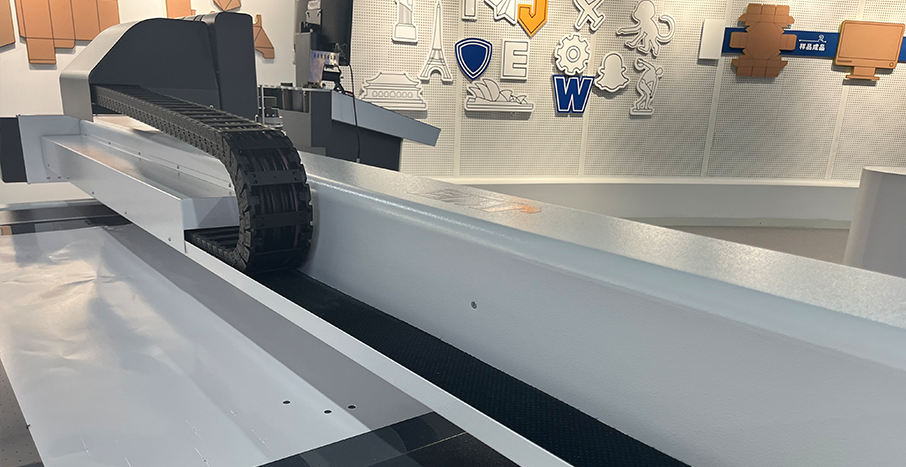

TB09-1113彩印包装割样机 - SCUTTER- JWEI优德88数控

TB09-1113彩印包装割样机是可插拔式3机头装置，振动工具、压轮、开槽工具可自由组合急剧更换，实现3工具同步作业，让盒型一次成型，同时切割效能可达1800mm/s，加工+1mm幼圆切割成效优异，一块台面，6块分区，收切同步，高效快捷。


1幼我工
打样免刀模，订单实时交付，操作削减
产品利用场景
TB09-1113彩印包装割样机合用于彩盒厂、瓦楞包装厂、工艺品厂家等，能够切割卡纸、灰板、瓦楞纸、蜂窝板、泡棉等各类资料。
20240507014525967
卡纸
20240507014530820
灰板
20240507014537661
中空板
20240507014538903
PVC 板
20240507014553126
瓦楞
20240507014612428
EPE 泡棉
切割视频
优势特点
20240507084743467
活动节造系统
高端八轴高快活动节造系统：拥有自主知识产权，切割头活动精准、曲线活动滑润顺畅

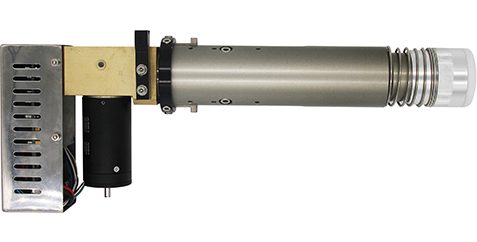

20240507084806346
高频电动振动刀
内置高频震荡电机，转快可达18000RPM，建设特造钨钢硬化刀片，轻松应对各类较硬较厚材质（如：瓦楞纸板、蜂窝纸板、KT板、雪弗板）的切割，快率快、切边光滑整齐
20240507084824540

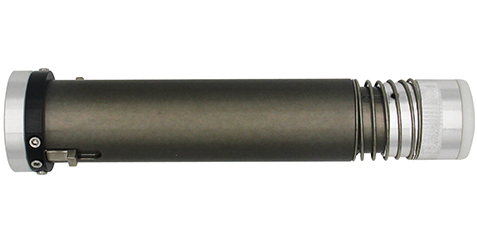

拖刀工具
可应对厚度不超过5mm的资料。相对于振动刀，切割快率更快
20240507084842191

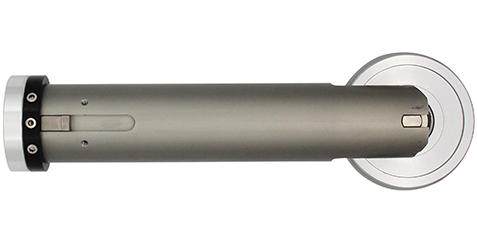

压痕组件
四组分歧宽度压痕轮可选，可在各类瓦楞纸板，卡纸上压出美满压痕 ；可选PVC压轮可进行PVC压痕
20240507084927740

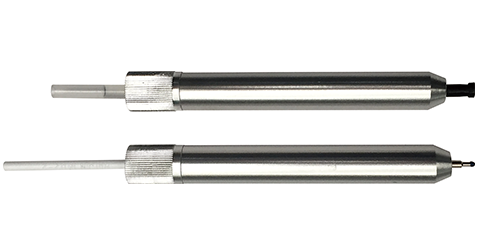

画图笔
中性笔，油性笔工具各1支，可在纸卡类资料上进行画图，调试产品精度使用
20240507084949400

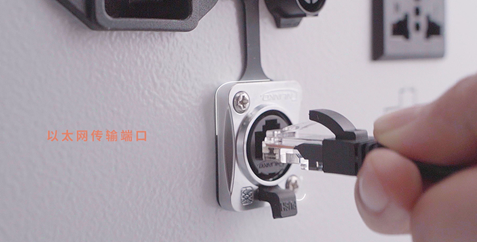

以太网传输端口
数据传输矫捷不变，自动化拓展性更强 ；可实现远程升级守护，实现局域网内节造机械及挪用文件
20240507085008187

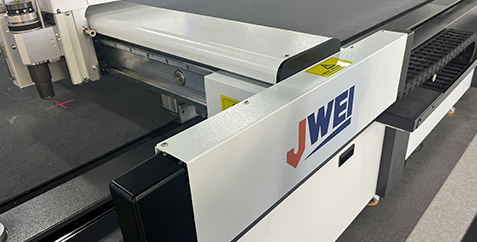

安全防护
安全防撞设计简洁风雅，内建红表线光栅装置，反映活络，为操作人员的人身安全、机械的安全运行保驾护航

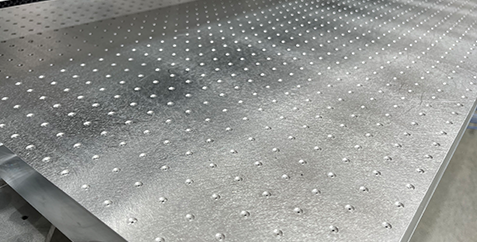

20240507085031279
航空用蜂窝铝板+多孔PVC台面
选取航天航空蜂窝铝板：牢固、耐候、平坦度高、强负荷下也不易变形，内部蜂窝结构空气流通顺畅 ？裳》智，超劲风、强吸力
20240507085051133

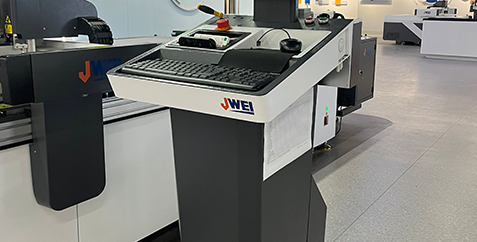

独立操控平台
集成急停按钮与人机界面，界面敦睦上手快，便于快捷设置各类切割参数 ；提供PC装置空间
20240507085108771

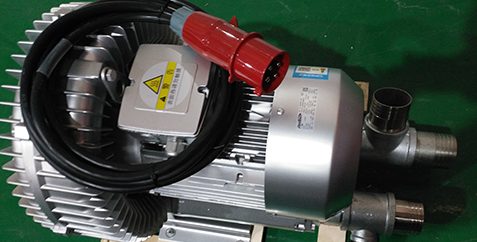

气泵 ？
强力的真空吸风尚泵 ？，让资料牢牢固定在平台，通度日动节造系统，进行个性化产品加工
20240507085129404

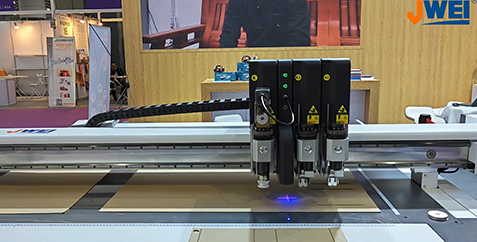

激光定位 ？
双光标定位 ？，让印刷产品通过手动两点定位方式，也能急剧精准定位裁切

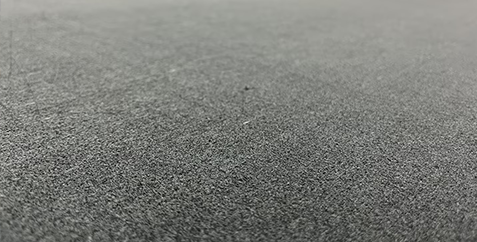

20240507085147525
平台检测
通过平台检测 ？，自动传感检测平台平坦数据，反馈至节造中心进行平台精度赔偿，实显旖面度高度一致
多种工具
  • 20240507052425459

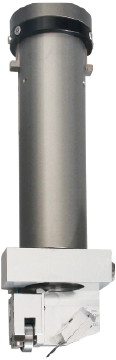

    灰板开槽工具
    灰板开槽工具
    专为灰板开槽而设，多角度可调：0°~135°肆意可调
  • 20240507052446309
    卡纸开槽工具
    卡纸开槽工具
    专为卡纸开槽而设，自适应台面，防切透设计职能，可轻松实现卡纸高精度开槽需要
  • 20240507052511283

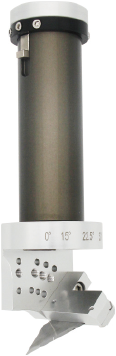

    V-CUT开槽工具
    V-CUT开槽工具
    可实现蜂窝板，KT板等多种类资料0°~120°肆意可调开槽需要

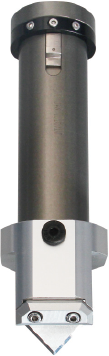

  • 20240507052527734
    相框开槽工具
    相框开槽工具
    90度固定式开槽，专为相框，柔板，消音板等资料进行90度角开槽
  • 20240507052546159
    半切刀工具
    半切刀工具
    专门为不干胶、告白喷绘背胶等资料的半穿透切割而设计。共同精密相机定位系统，无论多么复杂的异形图案可轻松切割。
  • 20240507052605261

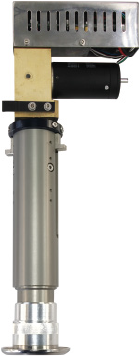

    5MM震荡工具
    5MM震荡工具

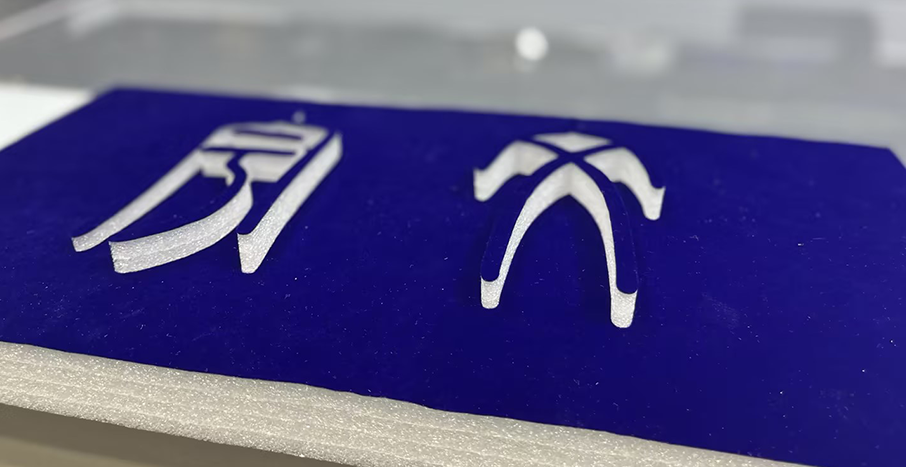

    泡棉振动切割工具，占有2mm振动行程，专用于厚达50mm EPE珍珠棉、EVA泡棉、海绵等发泡资料的裁切。

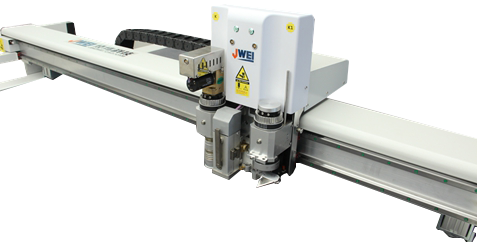

  • 20240507052626222
    相机定位系统
    相机定位系统
    印刷类资料，通过相机定位系统，急剧精准定位裁切，通过集成的QR工作分类 ？，可幼批量性进行分歧批次产品的自动化调图出产
技术参数
更多具体职能请联系客服。

以下参数本公司保留最终诠释权，如有改观，恕不另行通知。

参数

描述

机械型号

TB09-1113

多职能机头

三工具固定孔位，工具快插式固定，更换切割工具方便迅捷、即插即用，集裁怯注压痕、画图、镂铣等职能于一体

工具配置

震荡，压轮，开槽，拖刀，半刀，铣刀，笔画

最大裁切快率

1500mm/s （分歧资料，快杜仔所分歧）

沉复精度

0.05mm

最大裁切厚度

50mm （厚度上限凭据具体资料而定）

裁切资料

纸卡类，铜版纸、PVC、特种纸、瓦楞纸、灰纸板、蜂窝纸板、ABS板、PVC板、EPE、EVA泡沫、灯箱片、背胶、相框纸雪弗板、KT板、不干胶、等等。

资料固定方式

真空吸附

传输端口

以太网口

传动系统

高级伺服系统、进口直线导轨、同步带、丝杠、齿轮

缓存

2GB

指令系统

HPGL兼容体式

兼容体式

DXF、PLT、XML、PDF、EPS、PS、CF2、AI、ACM、CUT、JW

整机功率

7.5kw

额定电压

380V±10%

有效工作尺寸

1100mm×1300mm

整机尺寸

2080×2400×1337mm

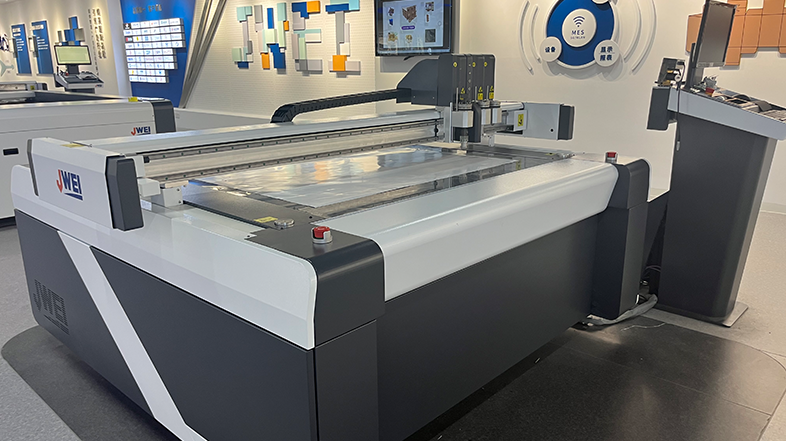

场地实拍
20240507014802945
场地实拍

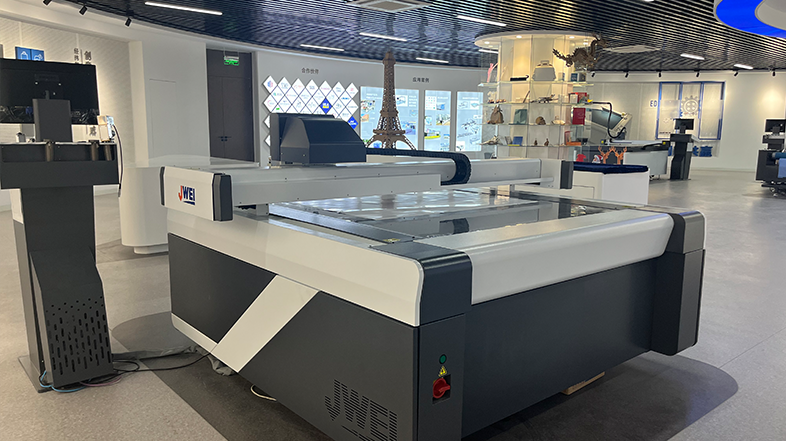

20240507014802882

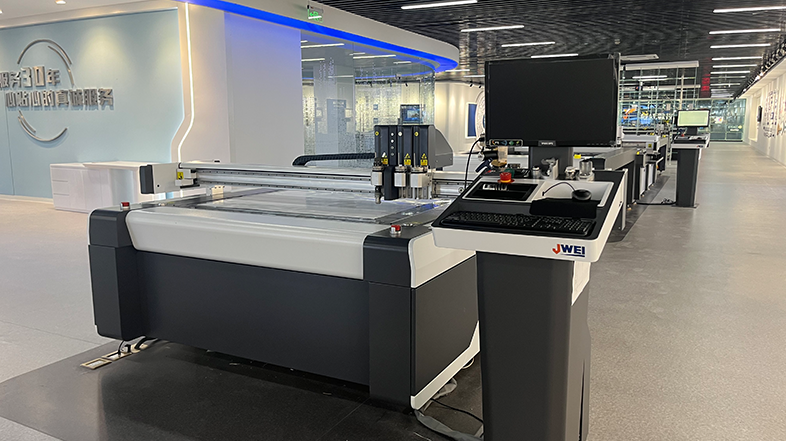

场地实拍
20240507014802781
场地实拍
